Olá amigos!
Hoje vou iniciar os tutorias para se desenvolver watchfaces vxp ( Criar watchface Vxp Analógica ), essas meso que vemos aqui no blog.
Não são tão difíceis de se programar e compilar, porém, é necessário que se tenha atenção e as vezes um pouco de paciência.
Para se inciar o desenvolvimento vamos precisar dos programas necessários, que são:
MRE SDK;
ADS 1.2;
HxD Hex Editor;
Notepad++ ( opcional, porque você também pode utilizar o bloco de notas do windows );
Visual Basic 2008 - Superior também é para funcionar ( esse programa não é gratuito - porém se encontra na internet);
ATENÇÃO - para que não aconteça problemas de compilação, como mensagens de erro e bloqueios nos programas acima mencionados, devemos instalar o VB2008 versão Full e os de mias programas para compilação de watchfaces, na pasta ou diretório C:\Arquivos de Programas - dessa forma o sistema operacional vai trabalhar sem erros e seu projeto será finalizado com sucesso.
Pasta de Recursos - aqui estou disponibilizando os arquivos para a compilação das watchfaces Analógicas e Digitais, é só baixar.
Também irão precisar desenvolver suas próprias artes para montar suas watchfaces, eu utilizo o Photoshop para isso. Não tem muito segredo.
Depois de todos esses programas baixados, deve-se instala-los no mesmo diretório no computador, afim de evitar erros na compilação das watchfaces.
Agora que temos tudo instalado, podemo começar o trabalho, bora lá!
Antes de iniciar, um aviso: Este tutorial será um tanto longo, porém bem explicado.
Recomendações
Nesse caso iremos criar uma watchface vxp de tamanho 240x240 pixels e as imagens devem ter a extensão .png, sendo assim, todas nossas imagem devem obrigatoriamente nesse padrão ( 240x240 ), com exceção da preview.png que será 150x150 pixels, deverão ser assim:
-clock_bg.png - imagem de fundo da watchface (240x240)
-hand.png - ponteiro das horas (240x240)
-minute.png - ponteiro dos minutos (240x240)
-second.png - ponteiro dos segundos (240x240)
-preview.png - Imagem de apresentação da watchface ( essa deverá ser em 150x150 pixels ).
É bom lembrar que todos esses arquivos deve ficar com tamanho bem reduzido, 30 a 35 KB, muitos problemas ou defeitos tendem a ser por isso.
Sugiro que utilize um compressor de imagens png para reduzir bem o tamanho de suas imagens, deixo aqui o endereço de 2 compressores online.
Recomendações feitas, agora sim vamos iniciar.
Assista ao vídeo e siga o tutorial.
Assista ao vídeo e siga o tutorial.
1 Passo
Abra o programa MRESDKWizard e inicie seu projeto.
Preencha
Wizard Descripition
Name: nome da watchface do seu projeto
Location: escolher desktop
MRE App Version
MRE SDK 2.0
MRE App Style
MRE Application Project(*.vxp)
Resolution
176x220
MRE App Descripition
Development info: Seu nome
App Name: nome da watchface do seu projeto
Clique em Finish - após isso, será criada uma pasta na sua área de trabalho com o nome do seu projeto.
2 Passo
Abra o MRELauncher
Clique em Open Project - Ícone de Pasta
Navegue para escolher a pasta do nome do seu projeto na área de trabalho.
Escolha o arquivo SEUPROJETO.vcproj
Clique em "configuração" ícone de engrenagem,
Clique em recurso e marque a caixa de seleção,
Clique em Opções

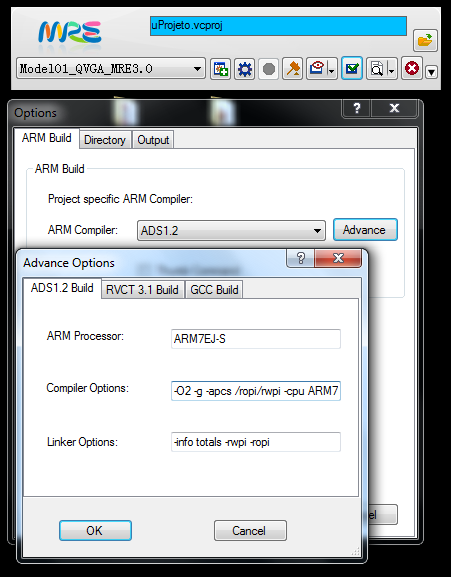

Clique em "avançado" - Advance
Remover "-g" nas opções do compilador
Não feche o programa, iremos retornar nele daqui a pouco.
3 Passo
Abra a pasta do seu projeto
Abra a pasta "Config" e depois a pasta "Default",
Copiar e colar a pasta "pic" Dentro dela deve conter os ponteiros de hora, minutos e segundos, mais o fundo que você irá utilizar para seu projeto, o arquivo "configtbl.bin" e o arquivo "WATCH_res.lst" para a pasta "Default"
Renomeie "WATCH_res.lst" para o nome do seu projeto. Exemplo: MEUPROJETO_res.lst
4 Passo
Edite o arquivo MEUPROJETO_res.lst.
Você pode utilizar o Notepad++ ou o Bloco de Notas para isso.
Altere o "caminho" dos arquivos, colocando conforme o caminho que foi gerado no seu computador.
Salve o arquivo
5 Passo
Volte para MRELaunch.
Clique em "Make" ícone de martelo.

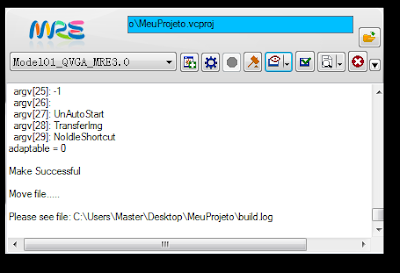

Aguarde até que seja compilado todo e lhe de a mensagem de sucesso!
Aqui você finaliza o processo clicando no botão fechar ( botão vermelho ), após fechar o MRELaunch, verifique se ele não está rodando ainda em segundo plano, se estiver feche-o e de seguimento no tutorial.
6 Passo
Volte para a pasta do seu projeto, vá para a pasta "arm"
Copie o arquivo "default.vxp" para uma nova pasta na área de trabalho. Basta fazer qualquer nova pasta no desktop, eu a chamarei aqui de "MP" ela servirá para abrigar os novos arquivos que serão a finalização da watchface.
Renomeie o arquivo "default.vxp" para o nome do seu projeto. Exemplo MEUPROJEATO.vxp
Volte para a pasta do projeto, volte para / config / default / pic e copie o "preview.png" para a nova pasta MP.
Renomeie o preview.png para o nome do seu projeto. Exemplo MEUPROJETO.png
Volte para a minha pasta de recursos.
Copie o arquivo WATCH.xml para a nova pasta MP.
Renomeie o WATCH.xml para o nome do seu projeto. Exemplo MEUPROJETO.xml
Tudo ficará assim:
E assim após serem renomeados
7 Passo
Abra o Programa HxD
abra o arquivo MEUPROJETO.vxp
Clique em "Pesquisar"> "Substituir" Ou apenas use o atalho de teclado ctrl +R
Você verá este menu
adicione no primeiro campo essa numeração
Search :
32 00 00 00 04 00 00 00 00 00 00 00
adicione no segundo campo essa númeração
Replace with :
34 00 00 00 04 00 00 00 01 00 00 00
Escolha "Datatype" como "hex-values".
Como mostra a imagem acima.
Clique em OK
Finalmente, salve o arquivo
8- Passo final
Você precisa editar o arquivo MEUPROJETO.xml
Você pode usar notepad++ ou o bloco de notas.
Você precisa alterar:
<appname>,
<receiver_id>
<vxpname> e
<iconname>.
Renomeie para corresponder aos seus 3 arquivos, nome do seu projeto.
salve o arquivo

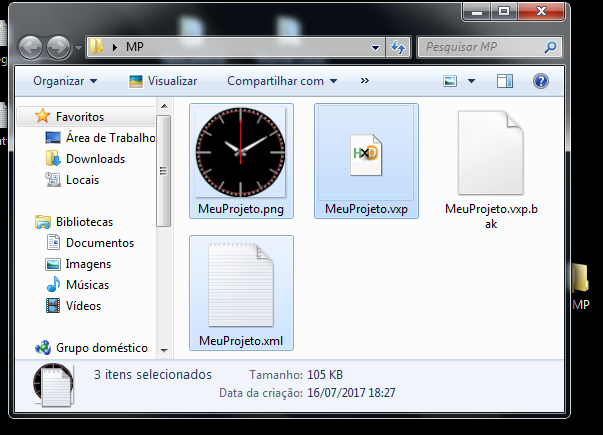

Os arquivos devem ficar assim:
É isso aí
Basta copiar o arquivo MEUPROJETO.vxp, MEUPROJETO.xml e MEUPROJETO.png para o seu telefone na pasta appmanager e instalar no seu relógio.
Se você ainda tiver alguma duvida a respeito de como fazer essa watchface, deixe um comentário que respondo assim que possível.
Bons projetos!
